X5040立式升降臺銑床電氣控制系統是由許多電氣元件按照一定要求連接而成。隨著科學技術的發展，系統和設備越來越復雜，功能越來越完善。人們對操作和維修卻要求越來越簡單、易行，希望通過閱讀技術文件能正確掌握操作技術和維修方法。因此，需要將電氣控制系統中各種電氣元件及其連接用一定圖形表示出來，這就是電氣控制系統圖。它主要有：電氣原理圖、電器布置圖、電氣接線圖等。

X5040立式銑床廠家車間實景圖


繪制X5040立式升降臺銑床電氣原理圖應遵循以下原則：

（1）電氣控制電路一般分為主電路和輔助電路。輔助電路又可分為控制電路、信號電路、照明電路和保護電路等。

X5040立式升降臺銑床主電路是指從電源到電動機的大電流通過的電路，其中電源電路用水平線繪制，受電動力設備及其保護電器支路應垂直于電源電路畫出。

控制電路、照明電路、信號電路及保護電路等應垂直地繪于兩條水平電源線之間。耗能元件的一端應直接連接在電位低的一端，控制觸點連接在上方水平線和耗能元件之間。

不論主電路還是輔助電路，各元件一般應按動作順序從上到下，從左到右依次排列，電路可以水平布置也可以垂直布置。

（2）在X5040立式升降臺銑床電氣原理圖中，所有電器元件的圖形、文字符號、接線端子標記必須采用國家規定的統一標準。

（3）在原理圖中，有直接電聯系的交叉導線連接點，要用黑圓點表示。無直接聯系的交叉導線連接點不畫黑圓點。

（4）在原理圖中，所有電器按自然狀態畫出。所有按鈕、觸點均按電器沒有通電或沒有外力操作、觸點沒有動作的原始狀態畫出。

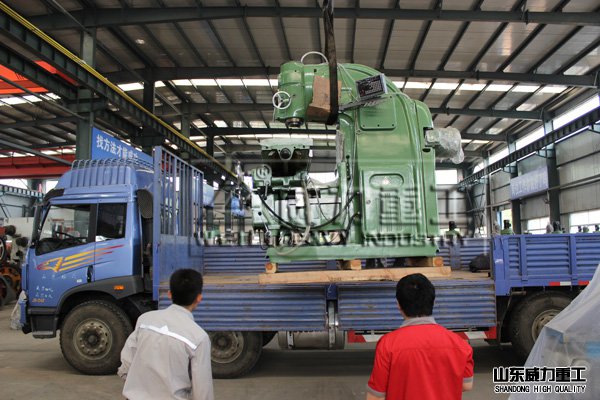

立式銑床裝車發貨圖

（5）X5040立式升降臺銑床采用電器元件展開圖的畫法。同一電器元件的各部分可以不畫在一起，但需用同一文字符號標出。若有多個同一種類的電器元件，可在文字符號后加上數字序號，例如KM1、KM2。

（6）在原理圖上將圖分成若干個圖區，并標明該區電路的用途和作用。在繼電器、接觸器線圈下方列出觸點表，說明線圈和觸點的從屬關系。

以上是山東威力重工設計分析整理有關X5040立式升降臺銑床的電氣控制系統原理圖的繪制原則，可能會比較專業些，因?yàn)槲覀兪菍I(yè)的生產廠家，如果您在銑床方面有需求，歡迎到我公司實地考察訂購，咨詢熱線：18306370979(同微信號)
