萬能銑頭是X6140萬能升降臺銑床工作中常用的加工工件，特別是對斜面的加工應用更多，因為萬能銑頭能夠在水平軸和斜軸之間旋轉工作，能夠適應不同零件加工的要求。那么萬能銑頭問什么能完成這些工作呢，是怎么計算工作角度的呢?以下是小編為大家詳解。

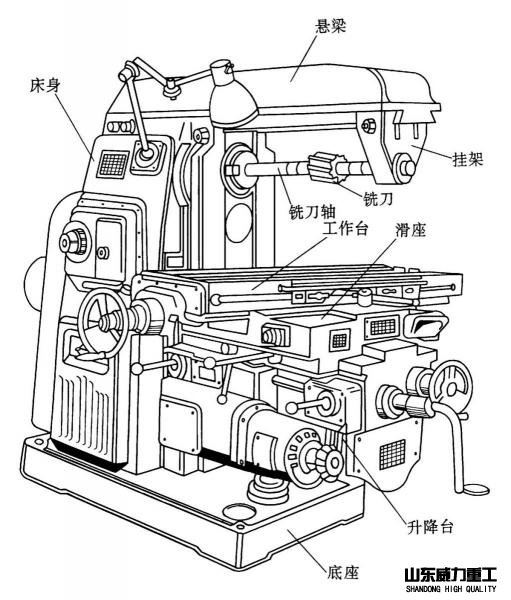

萬能銑床結構圖

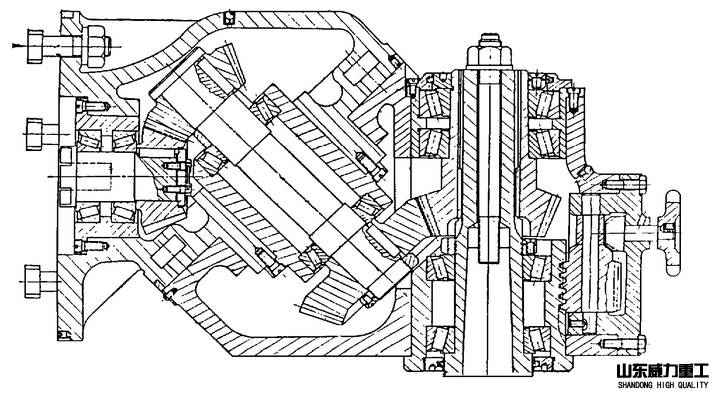

萬能洗頭結構圖

萬能銑頭旋轉角度計算分析

　　X6140萬能升降臺銑床銑頭的結構簡單如下圖1所示，X6140萬能升降臺銑床在正常加工工作的時候，工作位置是：銑刀軸與機床工作臺垂直，有兩根可以任意角度旋轉的軸，一根和工作臺平行的水平軸，還有一根與水平面成45°角，被稱為斜軸。加工的時候?qū)γ嬗幸欢ǖ囊笫切泵妫鐖D2所示的零件A面，這個時候銑頭必須繞水平軸和斜軸各自旋轉一定的角度才能滿足加工的需求，這樣的好處就比普通銑床上加工方便許多，只要使銑刀軸在側立面投影方向也傾斜一定角度即可。

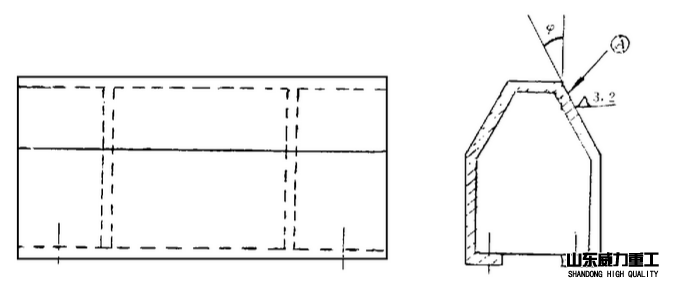

X6140萬能升降臺銑床加工工件

萬能銑頭工作角度計算

　　從圖3可見,第1次旋轉Α角的目的是將銑刀軸轉到兩錐交線的位置,使之成為錐

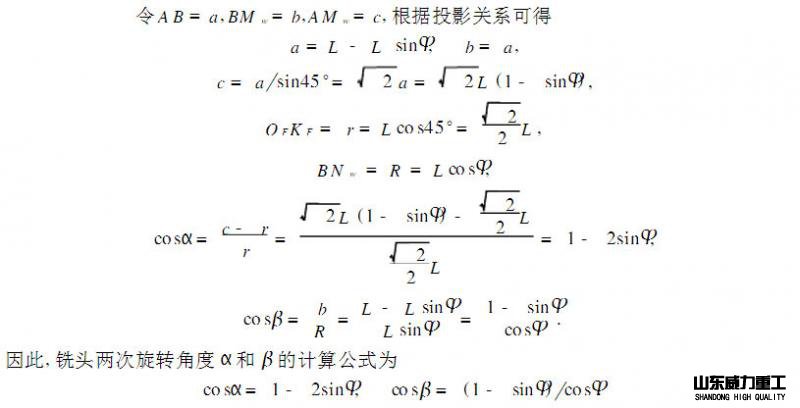

計算公式
