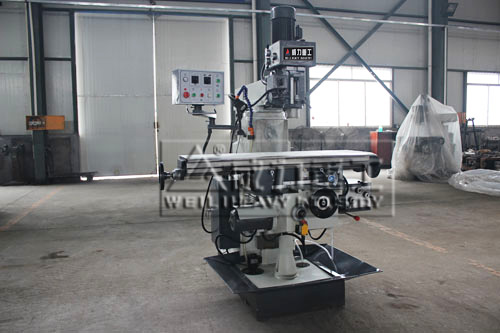

ZX6350C多功能鉆銑床是由主軸傳動系統和進給傳動系統兩部分組成。

1、ZX6350C多功能鉆銑床主軸傳動系統：主軸開始由（7.5kW、1450r∕min）的主電動機驅動，通過φ150/φ290的V帶輪將I軸的旋轉運動傳至軸Ⅱ，再由軸Ⅱ－Ⅲ間和軸Ⅲ－Ⅳ間兩組三聯滑移齒輪變速組以及軸Ⅳ－V間雙聯滑移齒輪變速組，使主軸獲得18級轉速，轉速范圍為30~1500r∕min。主軸的旋轉方向的改變由主電動機的正、反轉而得以實現。主軸的制動由安裝在軸Ⅱ上的電磁制動器M進行控制。

2、ZX6350C多功能鉆銑床進給傳動系統：進給傳動系統由1.5kW、1410r∕min的進給電動機單獨驅動。經一對錐齒輪17/32傳至軸Ⅵ，然后分成兩條路線：一條經齒輪副20/44傳至軸Ⅶ，再經軸Ⅶ―Ⅷ間和軸Ⅷ―Ⅸ間兩組三聯滑移齒輪變速組以及軸Ⅷ―Ⅸ間的曲回機構，經離合器M1將運動傳至軸X，這是一條使工作臺正常進給的傳動路線。另一條經輪副40/26、44/42及離合器M2傳至軸X，這條路線可使工作臺快速移動。

軸X的運動，經電磁離合器M3、M4以及端面齒離合器M5的不同接合，便可分別獲得垂直、橫向和縱向三個方向的正常進給運動和快速移動。
