X5036立式銑床在加工運行過程中,銑床銑臺的深度必須得到保證。比如,要在銑床的一端放置鋼板并用打板夾緊。首先,要用要用立銑刀在鋼板的右端銑出一小臺面,為保證銑臺3臺并防止鋼板右端振動,特制作了銑深控制小裝置。

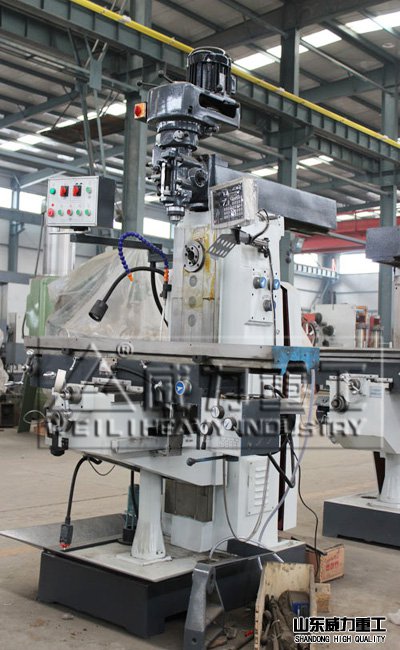

X5036立式銑床加工生產車間現貨圖


做一個彈性卡夾,用螺釘緊固在X5036立式銑床的立銑頭上,在彈性卡夾的靠近工件的一側固定一U形件,在U形件上,在彈性卡夾靠近工件的一側固定一U形件,在U形件的下端中間位置用一小軸安裝上一小滾珠軸承,滾珠軸承的下母線與立銑刀端面的高度差值就是銑臺的深度。銑削時,滾珠軸承緊貼在鋼板上,不但控制了銑削深度,還對鋼板起到壓緊作用,防止振動發生。

要想不用分度頭就可在棒料上銑出規則多邊形,可制作一簡易小夾具。

該夾具由規則多邊形夾具體、彈性筒夾和滾花螺母三個零件組成。夾具體可做成正方形、三角形、正五邊形、正六邊形等,配置彈性筒夾的內孔和錐面根據工件棒料直徑的大小來決定,彈性筒夾后端車有外螺紋以便與滾花螺母配合。

立式銑床加工生產完成圖


使用時,把車好的棒料穿進彈性筒夾中,要銑的一頭留在外面,用手?jǐn)Q緊滾花螺母即可夾緊棒料。把小夾具夾在平口鉗中或壓在工作臺上,銑一刀棒料后松開,把小夾具轉動一個角度再夾緊,銑第二刀,這樣直至銑出全部的平面。
