X6226萬能回轉頭銑床齒輪的設計

作者：威力重工銑床 人氣： 發表時間：2019-11-19 字體大?。骸?a href="javascript:doZoom(15)">15px13px】
    根據X6226萬能回轉頭銑床齒輪的一般設計原則，為了有利于提高精度，盡量減少傳動級數，并且盡可能采用升速的傳動比。

    X6226萬能回轉頭銑床由于原機構中絲杠安裝在工作臺滑鞍上，如果將直流伺服電機直接與絲杠連接，將簡化傳動結構，有利于精度的提高，減少轉動慣量，摩擦，磨損，損耗；但是由于電機很重，為了避免產生大的傾斜力，有為了使改造后的X6226萬能回轉頭銑床外觀造型協調和均衡，本設計不將X軸伺服電機直接裝在工作臺的滑鞍上，所以需要增加變速箱及相應的傳動級。

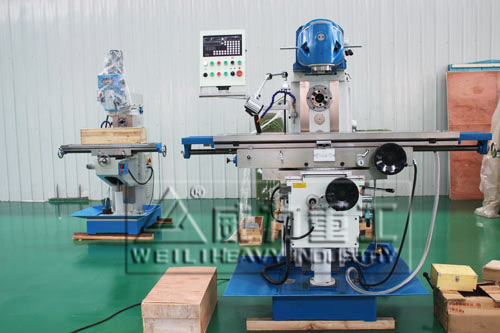

    X6226萬能回轉頭銑床齒輪的設計
    圖片僅供參考，詳情請咨詢18306370979（陳女士）

    由于滾珠絲杠隨工作臺運動，而伺服電機不隨該工作臺運動，這樣，給運動的傳遞造成了困難。如果X軸運動是絲杠運動，螺母不動，則X6226萬能回轉頭銑床傳動齒輪與絲杠之間也需要相對運動，會增加傳動齒輪與絲杠之間的傳動間隙，且不利于消除其間隙。本設計采用固定絲杠，旋轉螺母傳遞運動的方案。由于伺服電機大，再加上支架等的影響，使一級傳動難以實現，為此在設計中采用二級傳動。為了使絲杠的螺距值與數控裝置中可選擇的參數相匹配，并使傳動性能較好，選擇了總減速比i=1.5. 本X6226萬能回轉頭銑床改造中取i1=z2/z1=50/24,i2=z3/z2=36/50,i=i1×i2=(50/24)×（36/50）=1.5得以滿足。
